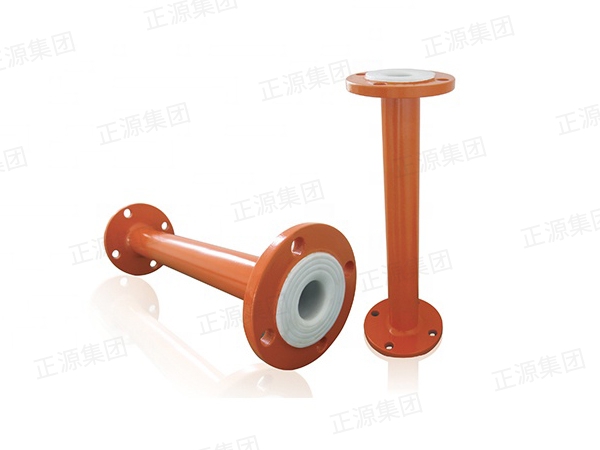

襯塑管道

● 公稱通徑：DN15-600MM
● 使用溫度：-20-80℃
● 使用壓力：-0.1MPA一1.6MPA（耐受負壓時需要根據客戶不同工況進行特殊設計）
● 鋼管選用：無縫鋼管
● 法蘭選用：選用平焊法蘭（參照HG/T20592-2009），也可根據用戶需要選用HG、GB、JB、ANSI、BS、DIN等標準法蘭，為了便于管路安裝，可為用戶加工成活套?？筛鶕脩粜枰a制作各類非標異形管配件。

025-57255189
產品參數表
    單位：mm

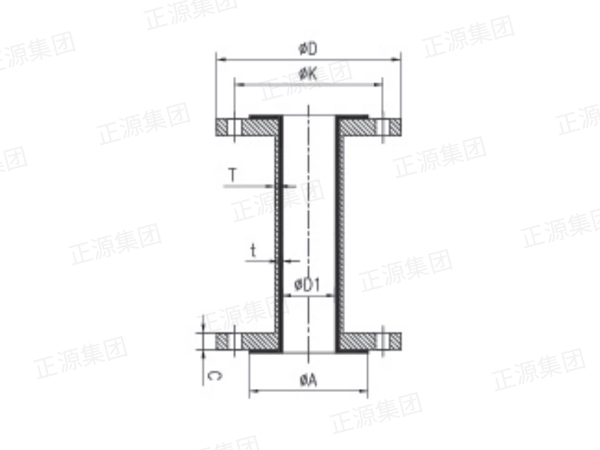

公稱通徑(DN) 鐵坯規(guī)格T 密封面A 孔徑 D1 襯塑厚度t 法蘭外徑D 法蘭中心距K 法蘭厚度C
(DN)
DN(mm)		 NPS (inch)
15 1/2 29×2.5 45 14 2 95 65 12
20 3/4 30×3 55 17 2.5 105 75 14
25 1 34×3 65 21 2.5 115 85 14
32 1 1/4 42×3 78 29 2.5 140 100 16
40 1 1/2 45×3 85 32 2.5 150 110 16
50 2 57×3 100 43 3 165 125 16.5
65 2 1/2 76×4 120 60 3 185 145 17.5
80 3 89×4 135 72 3.5 200 160 17.5
100 4 108×4 155 91 3.5 220 180 19.5
125 5 133×4.5 185 113 4 250 210 19.5
150 6 159×4.5 210 138 4 285 240 21.5
200 8 219×6.5 265 192 5 340 295 21.5
250 10 273×7 320 245 5 395 350 23.5
300 12 325×8 365 293 6 445 400 23.5

注：以上數據僅供參考。

    單位：mm
公稱通徑(DN) 鐵坯規(guī)格T 密封面A 孔徑 D1 襯塑厚度t 法蘭外徑D 法蘭中心距K 法蘭厚度C
(DN)
DN(mm)		 NPS (inch)
15 1/2 29×2.5 45 14 2 95 65 12
20 3/4 30×3 55 17 2.5 105 75 14
25 1 34×3 65 21 2.5 115 85 14
32 1 1/4 42×3 78 29 2.5 140 100 16
40 1 1/2 45×3 85 32 2.5 150 110 16
50 2 57×3 100 43 3 165 125 16.5
65 2 1/2 76×4 120 60 3 185 145 17.5
80 3 89×4 135 72 3.5 200 160 17.5
100 4 108×4 155 91 3.5 220 180 19.5
125 5 133×4.5 185 113 4 250 210 19.5
150 6 159×4.5 210 138 4 285 240 21.5
200 8 219×6.5 265 192 5 340 295 21.5
250 10 273×7 320 245 5 395 350 23.5
300 12 325×8 365 293 6 445 400 23.5

注：以上數據僅供參考。
