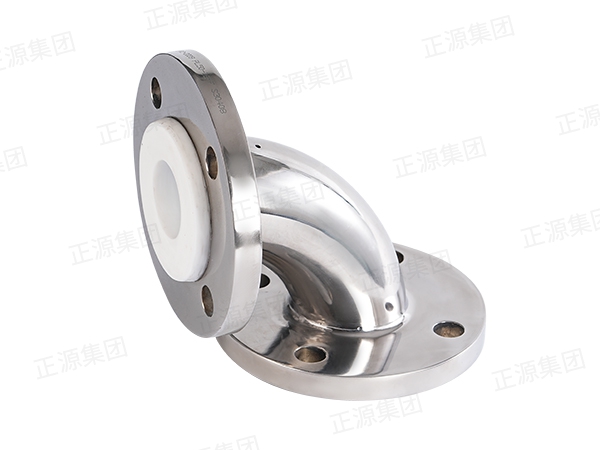

鋼襯F4 90度彎頭

● 公稱通徑： DN15-600MM

● 使用溫度： -20-180℃

● 使用壓力：-0.09MPA-1.6MPA

● 鋼管選用：國標無縫鋼管

● 法蘭使用：選用平焊法蘭（參照HG/T20595-2009），也可根據用戶需要選用HG、GB、JB、ANSI、JIS、BS、DIN等標準法蘭，為便于用戶安裝，可為用戶加工成活套法蘭（因襯里工藝限制，一般為平焊活套法）。

● 鋼襯四氟模壓件不同規格在不同溫度下耐受的負壓不同，可根據客戶工況條件進行特別設計。

025-57255189

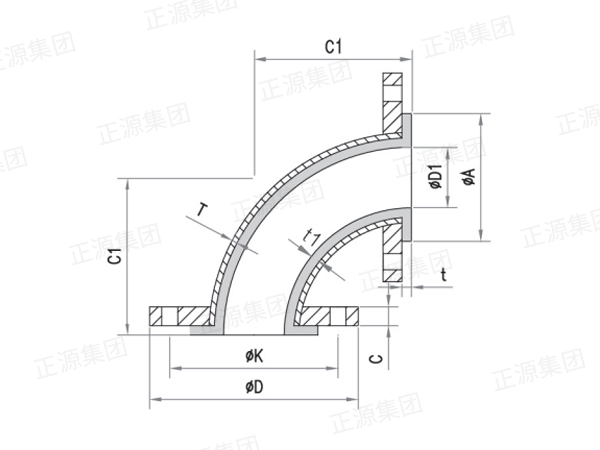

產品參數表
    單位：mm

公稱通徑

鐵坯規格T

 密封面A

中心高C1

孔徑D1

四氟密封面厚t

法蘭外徑D

法蘭中心距K

 法蘭厚度C

 襯里厚度t1

DN(mm)

NPS(inch)

15

1/2

 30*2.5

40

 80 15 5 95 65 12 3

20

3/4

 34*3 50 88 19 5 105 75 14 3.5
25 1 42*3 60 92 25 5 115 85 14 4
32 1  1/4 48*3 70 100 30 5 140 100 16 4.5
40 1  1/2 57*3 80 112 38 5 150 110 16 5
50 2 68*4 95 117 47 5 165 125 16.5 5.5
65 2  1/2 83*4 115 135 60 7 185 145 17.5 6
80 3 102*4 130 145 76 7 200 160 17.5 7
100 4 114*4 150 150 87 7 220 180 19.5 7.5
125 5 140*5 180 190 109 7 250 210 19.5 8.5
150 6 168*5 205 230 128 7 285 240 21.5 13
200 8 219*6.5 265 305 172 7 340 295 21.5 15
250 10 273*7 320 380 225 10 395 350 23.5 15
300 12 325*7 365 420 275 10 445 400 23.5 15
350 14 377*8 425 370 327 13 505 460 25.5 15
450 18 480*8 530 470 425 13 615 565 33.5 15
500 20 530*8 580 520 474 13 670 620 35.5 15
600 24 630*10 680 620 575 13 780 725 39.5 15
